H 빔

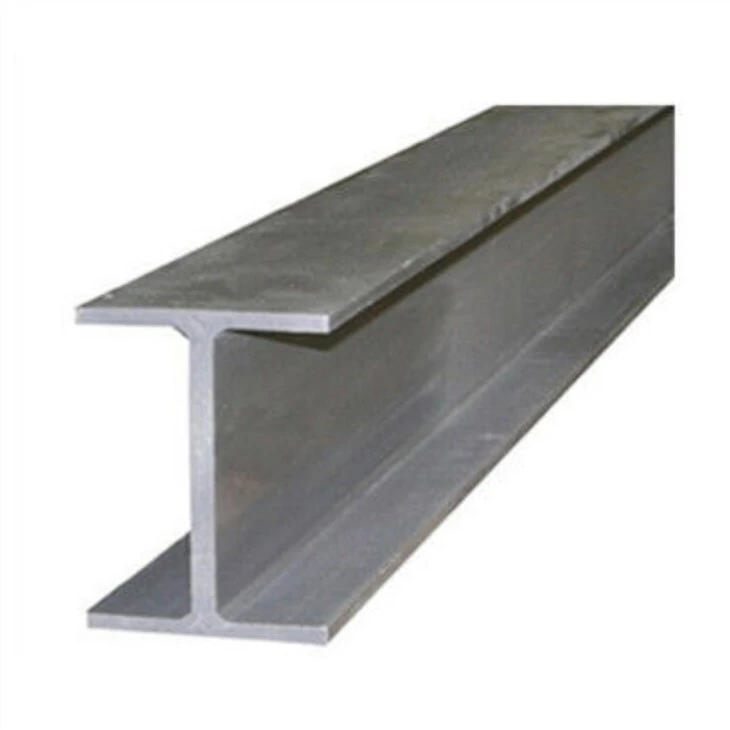

H 강철 빔 HEA/HEB는 매우 일반적으로 사용되는 강철 프로파일 유형입니다. 빔("H" 섹션, 대륙 빔 또는 HEA/HEB라고도 함)은 다양한 재료 등급으로 제공되며 가장 일반적인 등급은 EN 10025 S275 및 S355입니다. H 섹션은 I 섹션과 비슷해 보이지만 플랜지가 더 넓습니다.

문의 보내기

제품 소개

HEA&HEB 빔 예시 크기

HEA 빔 크기 및 기계적 특성

HEA 빔 크기					중량(kg/m)	단면적(cm2)
b	h	a	e	r
HEA100	96	5,0	8,0	12	16,7	21,24
헤아 120	114	5,0	8,0	12	19,9	25,34
헤아 140	133	5,5	8,5	12	24,7	31,42
헤아 160	152	6,0	9,0	15	30,4	38,77
헤아 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA300	290	8,5	14,0	27	88,3	112,5
HEA300	310	9,0	15,5	27	97,6	124,4
HEA300	330	9,5	16,5	27	105,0	133,5
HEA300	350	10,0	17,5	27	112,0	142,8
HEA300	390	11,0	19,0	27	125,0	159,0
HEA300	440	11,5	21,0	27	140,0	178,0
HEA300	490	12,0	23,0	27	155,0	197,5
HEA300	540	12,5	24,0	27	166,0	211,8
HEA300	590	13,0	25,0	27	178,0	226,5
HEA300	640	13,5	26,0	27	190,0	241,6
HEA300	690	14,5	27,0	27	204,0	260,5
HEA300	790	15,0	28,0	30	224,0	285,8
HEA300	890	16,0	30,0	30	252,0	320,5
HEA300	990	16,5	31,0	30	272,0	346,8

HEB 빔 크기 및 기계적 특성

HEB 빔 크기					중량(kg/m)	단면적(cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
히브리서 120	120	6,5	11,0	12	26,7	34,01
히브리서 140	140	7,0	12,0	12	33,7	42,96
히브리서 160	160	8,0	13,0	15	42,6	54,25
히브리서 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
히브리서 220	220	9,5	16,0	18	71,5	91,04
히브리서 240	240	10,0	17,0	21	83,2	106,0
히브리서 260	260	10,0	17,5	24	93,0	118,4
히브리서 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

제품 설명

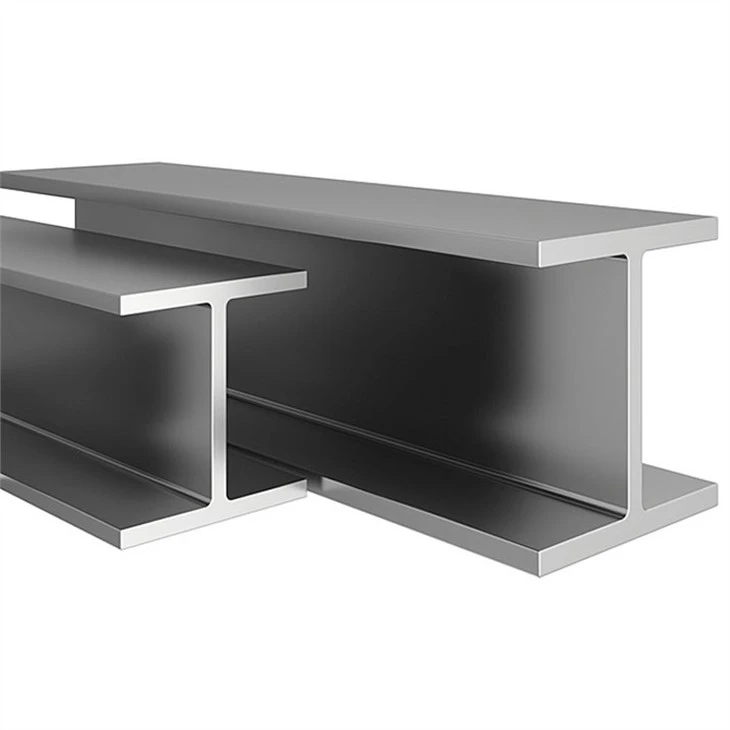

단면 모양은 범용 강철 빔으로도 알려진 대문자 H의 경제적인 단면 프로파일과 유사합니다. H형 강철의 단면은 일반적으로 웹과 플랜지의 두 부분을 포함합니다. 허리와 가장자리로.

H 빔은 널리 사용되며 주로 다양한 토목 및 산업 건축 구조물에 사용됩니다. 다양한 대규모 산업 플랜트 및 현대식 고층 건물, 특히 지진 활동이 빈번하고 고온 작업 조건이 있는 지역의 산업 플랜트; 큰 지지력과 단면적 필요 안정성이 좋고 경간이 큰 대형 교량; 중장비; 고속도로; 선박 골격; 광산 지원; 기초 처리 및 댐 엔지니어링; 다양한 기계 부품.
